INICIAÇÕES TECNOLÓGICAS

​

O telefone é um aparelho feito para reproduzir o som a distância.

Digamos que você fale em um dos copos. Com isso, você faz com que o ar no interior dele vibre para frente e para trás muito rapidamente – algo como mil vezes por segundo. É isso o que nós chamamos de som. Essa vibração vai se propagar até bater no fundo do copo, que acabará funcionando como uma membrana, passando a vibrar também muito depressa para frente e para trás.



O segredo para o telefone funcionar está no barbante que une os dois fundos dos copos e que deve estar bem esticado, de maneira que possa transmitir os puxões dados por uma membrana para a outra, ou seja, conduzir o som de um copo para o outro. Assim, nossa voz viaja pelo barbante e chega ao outro lado, ou seja, ao ouvido da pessoa com quem você se comunica. (Vingulado a materia de Ondulatória)

Telefone com fio - 4º Lugar: 82 palavras (3ºA)

relatório Geral

Velocidade de propagação da onda em Corda

A Velocidade de propagação de uma onda em uma corda cuja frequência e período são constantes pode ser representada pela seguinte equação :

Onde :

  • F é a tração na corda

  • μ é a densidade linear da corda

º Calculando força da tração

F=m x g , onde

- m=massa

- g=gravidade

​

Valores que temos

p=0,6 kg

g= 10

F= 0,6 x 10         F= 6 N

º Calculando densidade linear da corda

μ = m/c

- m=massa fio

- c=comprimento

​

Valores que temos

m=0,003

c= 10 metros

μ= 0,003/10        μ=0,0003 kg/m

Substituindo os valores temos



v=                          = 141,4213 m/s

-Materiais.

  • 1 embalagem de danone

  • 1 lata de Mucilon

  • barbante, comprimento: 10 metros;

  • agulha;

  • tesoura.

-Construção

  • 1º: faça um furo no centro do danone e do mucilon

  • 2º: passe as extremidades da linha do barbante pelos furos no centro da lata e do danone

  • 3º passo: dê um nó nas extremidades de modo que a linha no momento da tração do teste - quando 2 elementos estiverem segurando o copinho para ouvir ou falar - não escape pelo furo no centro.

​

Na tentativa de aprimoração do telefone de latinha foi estabelecido no interior do danone fitas como esparadrapo como tentativa de tornar a transmissão mais audível, pois o mesmo era responsável pelo recepção da mensagem enquanto a lata "manda" as ondas para o danone. É notório a presença de inúmeras grandezas físicas presente no telefone de latinha entre elas destacam-se : tração(do fio do telefone, amplitude(altura da onda), ondas(no caso sonora),

Com essa iniciação tecnológica fomos capazes de observar como funcionam os fenômenos das ondulatórias de uma maneira aplicada, timbre, amplutide, frequência, todos estudados em sala de aula

O grupo a primeiro momento não apresentou dificuldades nos testes, entretanto a recepção do som no no danone não estava muito audivel, dificultando a captação das palavras transmitidas no telefone .

No entanto, em alguns testes finais percebemos que não estavamos esticando o fio por completo o que interferia dastricamente no desempenho do experimento e também foi efetuado um aprimoramento na parte de recepção e captação do som onde foi introduzido alguns esparadrapos na tentativa de conter o audio.

Robô Gladiador -Eletrica

Na sexta-feira (07/10) ocorreu o primeiro teste em sala do robô gladiador, onde não o apresentamos pois ainda não tínhamos todo o material completo para montá-lo e apresentá-lo em sala. Já no dia (14/10) apresentamos o carrinho funcionando e completamos a prova mínima em 25 segundos do 1 minuto que nós foi dado .

​

Montagem : Após o fracasso de não obter o carrinho em mãos o grupo se reuniu na casa do integrante Matheus Souza para efetuar a parte referente ao uso de uma solda no carrinho, logo depois foram realizadas as demais tarefas tanto na discussão da estrutura quanto nos circuitos do carrinho seguindo os referentes passos

Materiais de montagem inicial

- dois motores 5 v            - CD's normais

- dois leitores de DVD       - uma rodinha livre

- uma caixa de cd             - duas chaves de 3 posições

- fios de circuitos

- interruptores

- caixa de oculos

I - Foi realizada a estruturalização do corpo do carrinho para a montagem inicial

II - as rodas (CD's + Leitores DVD) foram anexadas ao corpo do carrinho e  juntadas ao rolamento nas laterais inferiores

III - os fios condutores tiveram sua pontas descascadas com lixas para melhor superfície de contato ao serem soldados nas chaves de três posições

IV - depois de soldados as chaves foram inseridas em uma caixa de óculos, em dois buracos feitos no mesmo não esquecendo de anexar uma case para a inserção de 4 pilhas para alimentar os motores juntamente as chaves .

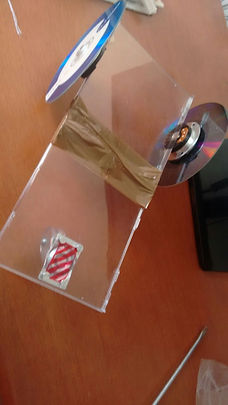

Imagem em relação ao passo I e II

Imagem em relação ao passo IV

Imagem em relação ao passo IV

O 1 º Teste

Foi proposto a nós que após a construção do carrinho fizéssemos uma prova mínima de completar "o 8" de ida normal e de ré em pelo menos 1 minuto o grupo que possuía dificuldade pois o eixo do rolamento estava anexado de forma provisória por fita isolante obstruindo o movimento da roda esquerda, mas medidas foram tomada e agora o eixo está preso de forma correta

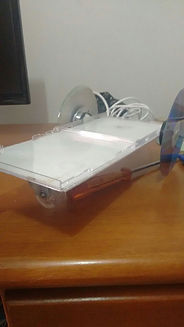

Teste realizado com as alterações e aperfeiçoamentos

Robô Gladiador- eTAPA ii- Mecânica

Extrutura carrinho

-Altura 16cm

-Comprimento 26cm

-Largura 12,5cm

-Área 325cm

-Rodas dianteiras [¹] [³¹]

-Diâmetro 12cm

-Raio 6cm

-Área 113,04cm²

-Perímetro 18,84

-Cabo maior

-Comprimento 3m

-Diâmetro 1cm

-Raio 0,5cm

-Roda frontal

-Diâmetro 3cm

-Raio 1,5cm

-Área 7,065cm²

-Perímetro 4,71cm

Acrílico que suporta o motor

-Altura 10cm

-Largura 14cm

-Comprimento 15cm

-Área 210cm²

-Barreira

-Largura 5cm

-Altura 5cm

-Comprimento 16cm

-Área 80cm²

-Pilha [²]

5v

5,5cm

Problemas e soluções

P: Ativação do motor

S: troca das soldas e melhoria dos fio

P: Roda patinando

S: Colocar camarás de pneu nas superfícies das rodas

P: Corpo do carrinho quebrou

S: Reforçar estrutura com acrílico

Conclusão :

Com a realização dessa I.T, podemos como sempre, apreciar e observar fenômenos físicos presentes no cotidiano e também na pratica, tópicos como propagação de energia, potencial de energia, carga elétrica, voltagem entre outros fenômenos .

Podemos também fazer uma inserção mental de pequeno impacto no que é estar presente no mundo da robótica e o que abrange seu contexto .

PASSO A PASSO :

Primeiro passo: colar o acrílico na caixa de cd para aumentar a resistência

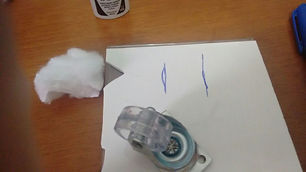

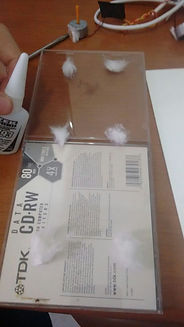

Segundo passo: Colado na utilização de solda plástica (algodão +super Bonder )

Terceiro passo: Prender a rodinha

Quarto passo: Colar rodas dianteiras

Quinto passo: Colar suporte para o motor

Sexto passo: borracha da câmara de pneu de bicicleta para aumentar o atrito com o solo

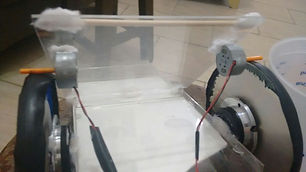

Setimo passo: Colar motores

Medições do Carrinho

Vm=0,4m/s

Am=0,04m/s² [³]

Q=5.0,4

Q=2

Forças sobre o carrinho

d.d.p=6v

I=0,36 Amperes

5 Grandezas presentes no Carrinho

- Corrente Eletrica (condução energia motor)[¹¹]

- Peso (força da gravida exercida no carrinho) [²¹]

- Aceleração (deslocamento) [¹²]

- Velocidade ( teste do oito envolvendo deslocamento em função do tempo)

- Atrito (rodas e o solo) [¹³]

​

Orçamento

- R$ 5,10 (Seringas)

- R$ 3,75 (Roda dianteira)

- R$ 30 (toda parte eletrica, chaves bipolos, fios condutores)

- R$ 10 (Dois rolamentos)

Referencias

¹ - Arquimedes e teorias circulares

² - Alessandro Giuseppe Volta e estudo das pilhas

³ -  Calculatores de Merton College (Oxford) e estudo da velocidade média

¹¹ - Thomas Alva Edson e a corrente continua

¹² - Leibniz e o estudo da aceleração

¹³ - Leonardo da Vinci e os 3 fundamentos da Força de Atrito

²¹ - Isaac Newton e o estudo da Gravidade

*²² - Robert Hooke e o estudo da elasticidade (presente no balão)

*²³ - Georg Simon Ohm e o estudo de Resistores (presentes nos motores)

³³ - James T. Russell inventor do CD (Compact Disc)
